對于乘用車而言，白車身的扭轉剛度相比彎曲剛度更值得關注。白車身的失效形式以扭轉疲勞為主，當扭轉剛度不足時，車身在外力作用下將發生較大的扭轉變形，反復加載后局部薄弱點就可能疲勞破壞。

如果車身扭轉剛度不足，行駛時車身變形較大，可能導致整車各部件之間發生摩擦異響；尤其是背門框和側門框會產生較大的洞口變形量，影響車輛動態密封性能。而且白車身扭轉剛度對整車操穩性能也有明顯影響，比如車輛在做連續回?cái)[動作以及快速過彎道時，車身扭轉剛度直接決定了操穩的極限以及回?cái)[響應速度。

白車身扭轉剛度還是白車身輕量化程度的重要表征。輕量化系數，就是根據白車身扭轉剛度、白車身質量、軸距和輪距計算得到的。

目前扭轉剛度的算法以及試驗方法與完全剛度相比，差異不算大，主要差距還是在于加載法、測量點和加載扭矩的區別。比如扭矩加載大小上，豐田是1000Nm，本田是600Nm，國內一些企業是4000Nm；加載力矩大的加載步驟一般選三步，加載力矩小的一般選擇一步。在邊界條件相同的情況下，比如都帶風擋玻璃和風車架等，不同方法之間的誤差比較小，但是鋁車身的測量點選在減震塔座還是縱梁中心時差距就較大，縱梁測點法的數值就比減震塔座要大15%以上，甚至如果鈑金局部應變較大，誤差可能超過50%。

凱迪拉克CT6

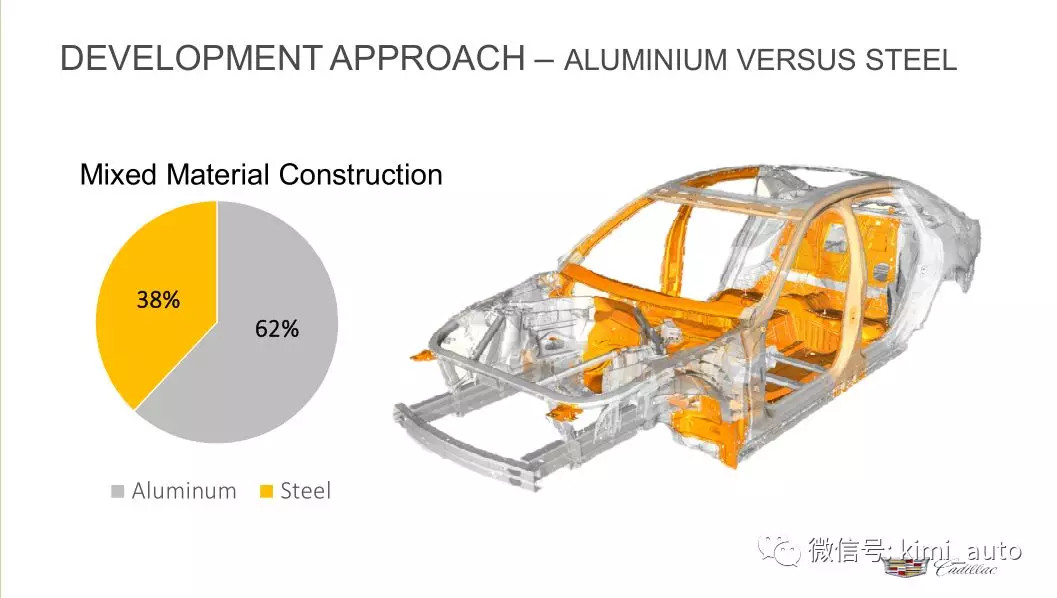

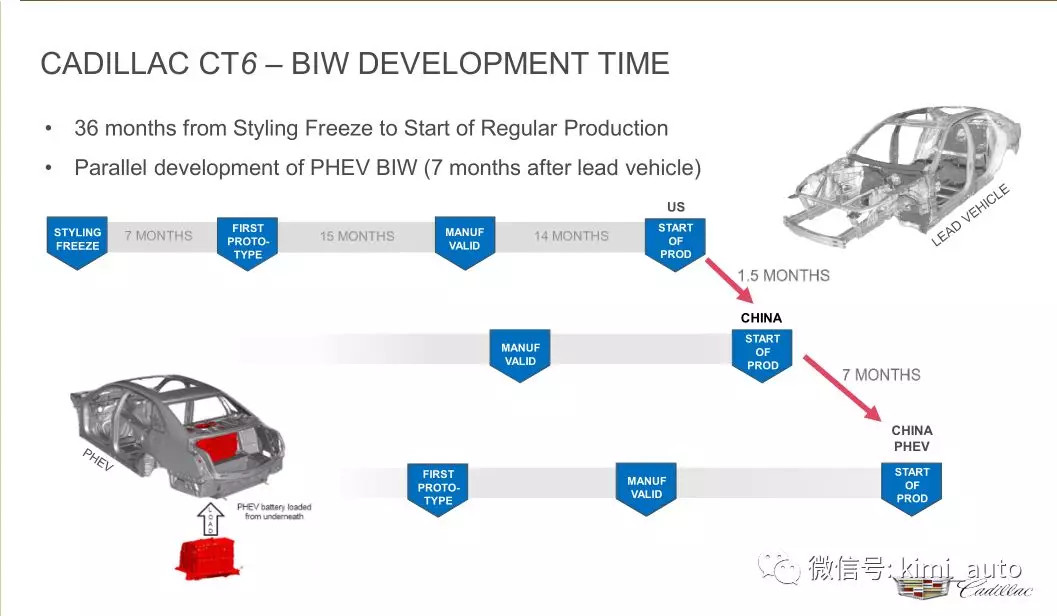

凱迪拉克CT6應該算是第一款量產的真正意義上的鋼鋁（鋁合金占比62%）復合車身車型。也是目前凱迪拉的旗艦車型。相比傳統車身，凱迪拉克在CT6的車身開發上整整用了36個月，一方面是因?yàn)樾虏牧蠋?lái)的焊接、連接工藝問題，另一方面新的車身形式需要經過充分的驗證。

CT6不僅有常規動力，還有PHEV，動力電池布置再衣帽架后面，整個PHEV車身的開發又用了7個月。

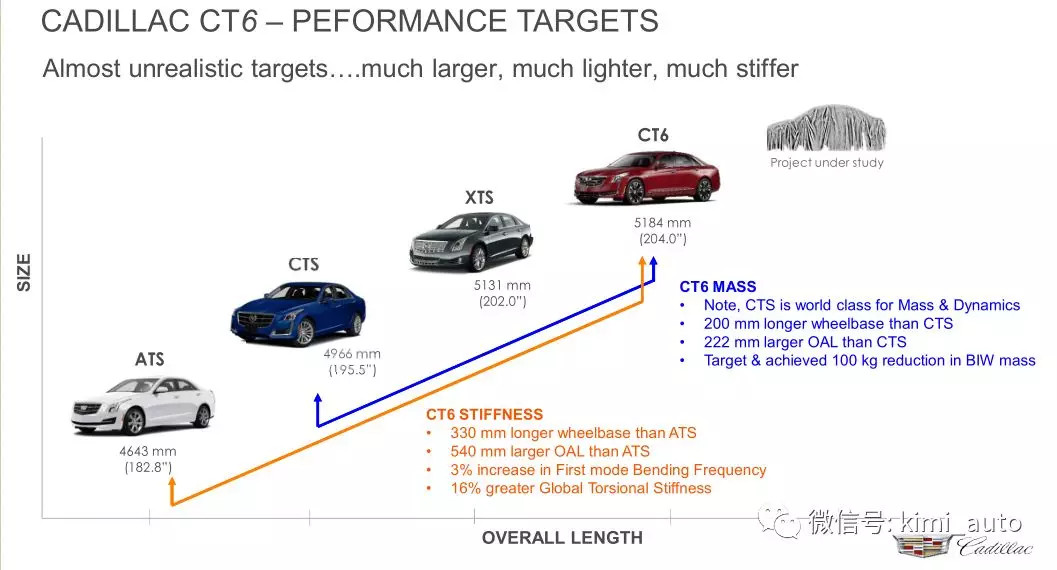

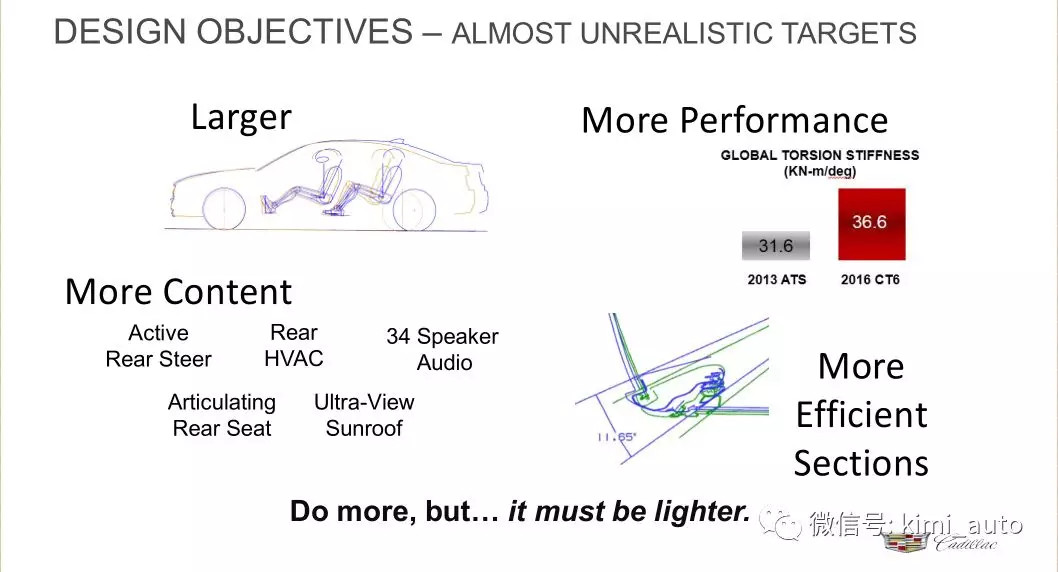

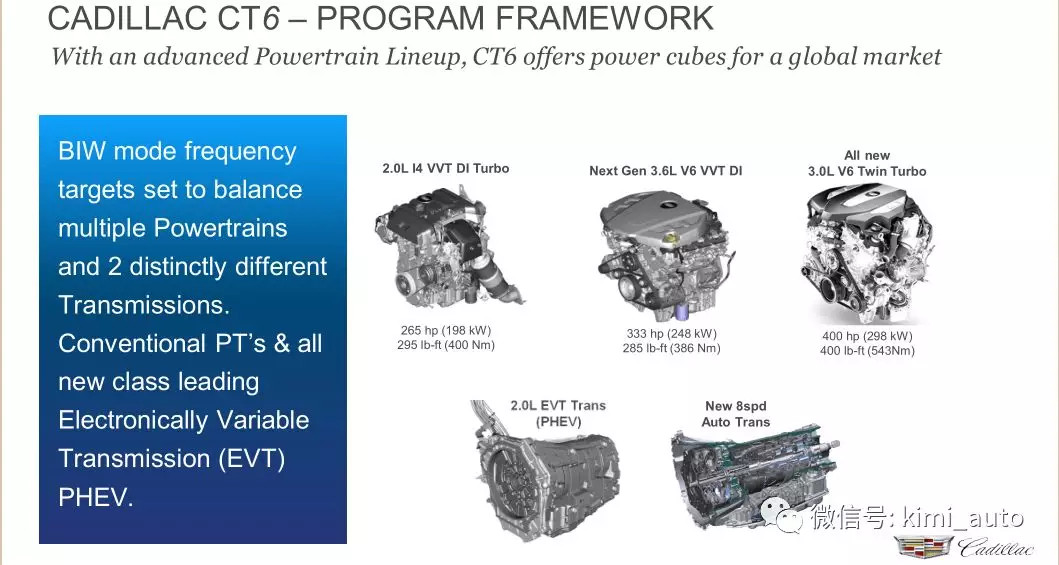

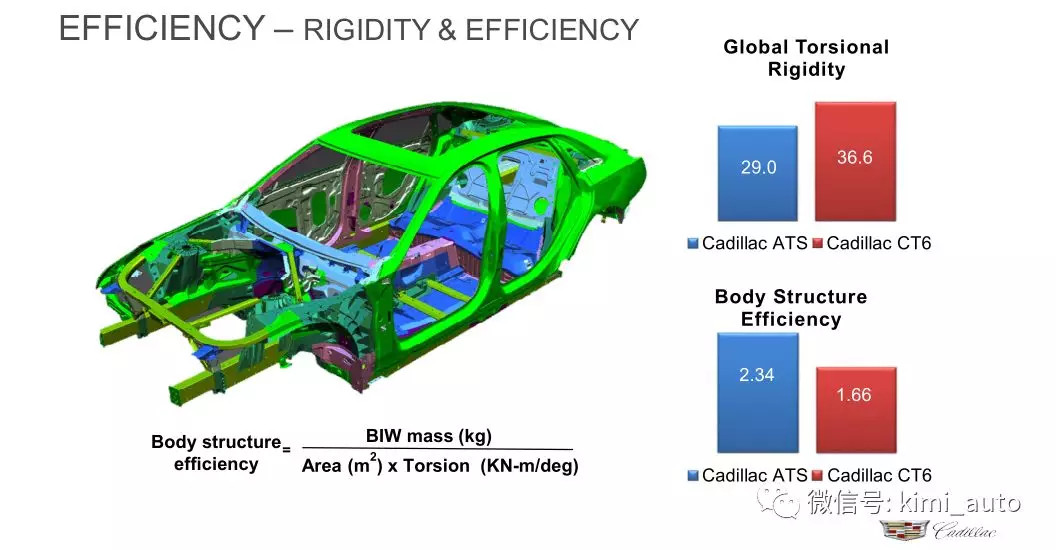

凱迪拉克給CT6定義的是一款高性能豪華車型，發動機動力既有2.0T和3.0T發動機的動力，也有PHEV動力，所以在車身扭轉剛度性能目標的定義上相比主打運動的ATS和同級別車型，扭轉剛度都要高出不少，高達36.6kN.m/°。

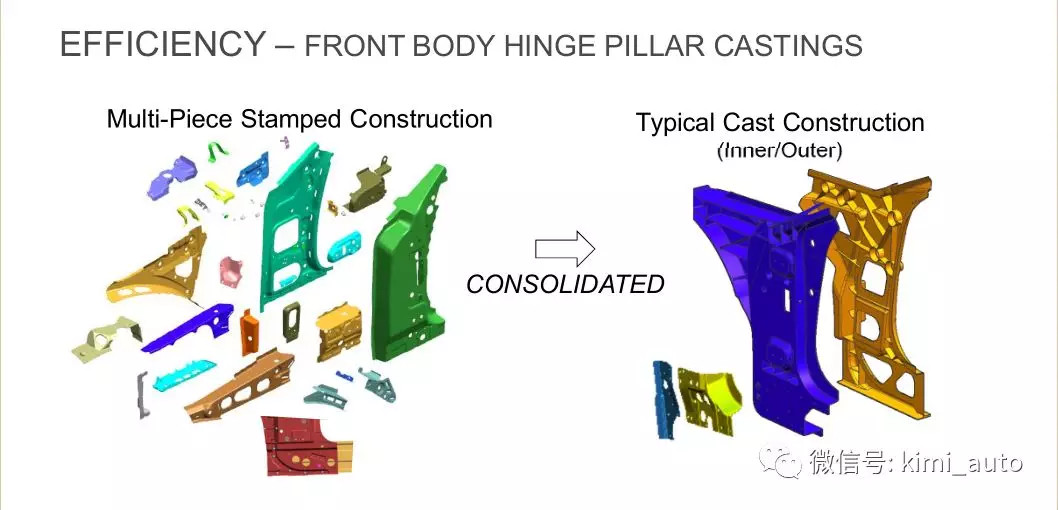

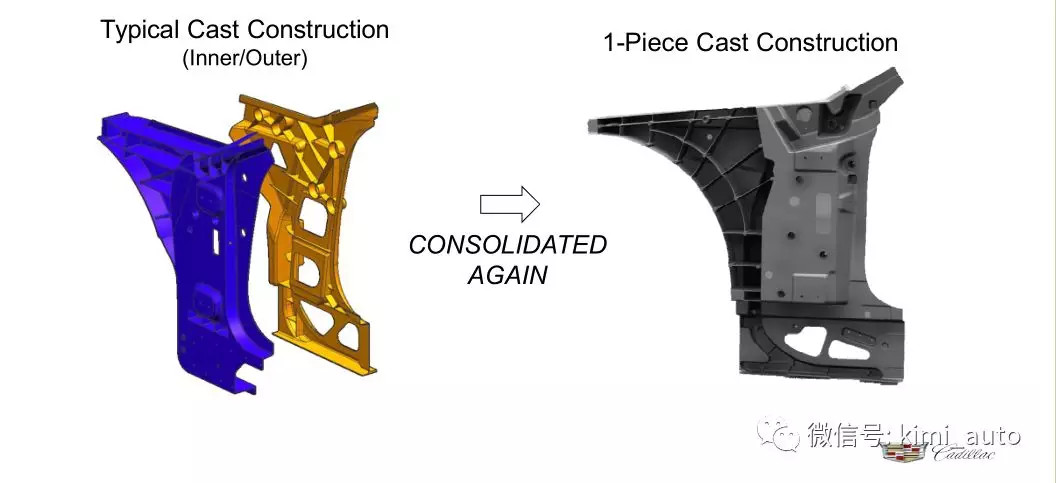

CT6的白車身應該是目前量產車型中使用鑄鋁件最多的車型，將原來227個鋼制零件集成為31個鑄鋁件，大大提升了零部件的管理便利性，同時鑄件對局部動剛度、強度、模態都有較好的提升。但是大量使用鑄鋁件對車身開發能力要求很高，一旦發生設計變更，設變周期長，模具的報廢率和成本都很高。

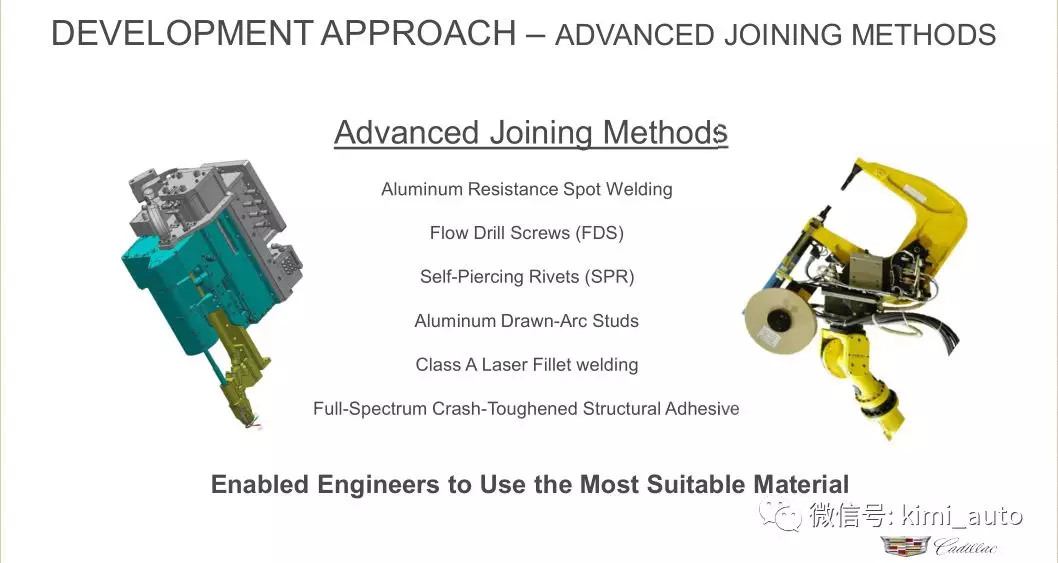

CT6在車身工藝上也有一些創新，比如首次使用了鋁點焊，而且鋁點焊也是目前通用的專利；比如結構膠的使用，通用是目前所有主機廠中對結構膠的使用最熱衷的車企，CT6結構膠的總長度到達了180米，屬于目前量產車之最。結構膠與點焊的復合使用，對車身抗疲勞特性有很大的提升，對碰撞、剛度也有較大的好處。

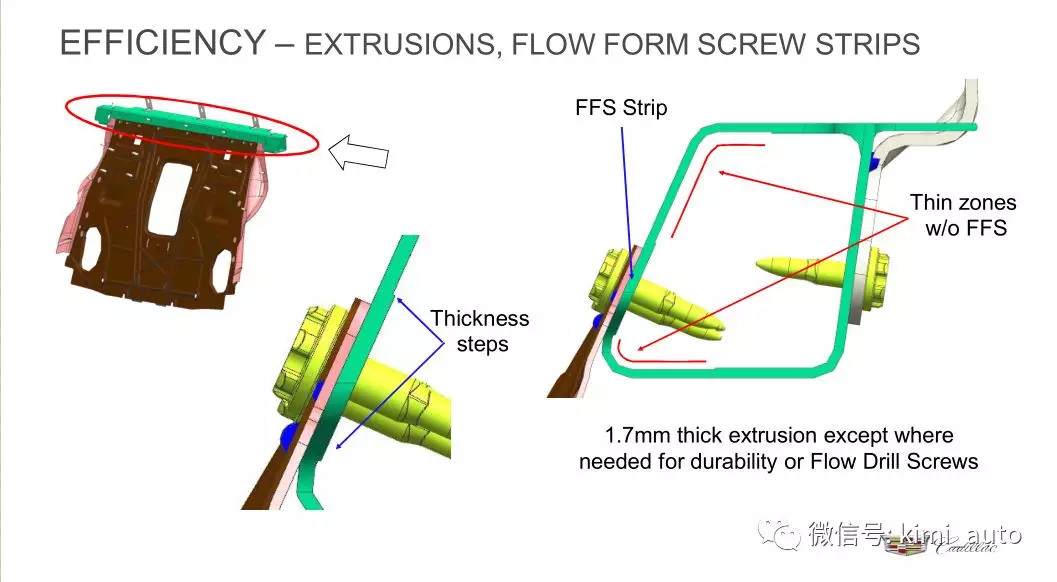

另外由于CT6使用了大量的鑄鋁件和38%的鋼材（車身框架用了較大剛強度鋼和熱成型鋼），所以FDS的使用量也比較大。雖然CT6的車身是鋼鋁復合車身，但是它的材料使用種類不如奧迪A8那么多，所以它并沒有像A8那樣使用了過于復雜的連接工藝，A8算是膠接工藝，連接工藝多大15種。

另外關于CT6的A柱設計存在一點疑惑，CT6讀的A柱障礙角高達11.1°，CTS為12.3°，而國內的法規為6°，關于這一點是因?yàn)橛?jì)算方法的不一致還是因?yàn)槊绹?guó)法規和國內法規的不一致，目前我還沒有找到明確的資料。

但是我個人曾經試駕過CT6的常規版和混動版，從主觀視覺的評價來看，CT6的障礙角并不比目前國內的車型大，所以我個人的判斷應該是計算方法的差別。
